Tippmann 98 Custom onderdelen
Bouten, schroeven, Dowel pins en veertjes; verschillende onderdelen met overlappende benamingen maar wel met een andere functie. Met onderstaande toelichting willen we u helpen bij het aanschaffen van de juiste onderdelen voor uw Tippmann 98 Custom markers (Rental en Custom met of zonder ACT).
Overzicht
Wij leveren bij de aanschaf van een marker een handleiding, maar ook deze handleiding kan verwarrend zijn. In onderstaande tabel hebben wij de onderdelen in categorieën ingedeeld, de categorieën zijn;
- Behuizing; alle (grotere) onderdelen die aan de buitenkant te zien zijn
- Air Supply; onderdelen tussen de tank en de valve
- Trekkermechanisme; het trekkermechanisme
- Schietmechanisme; alle onderdelen die zich tussen de loop en de End Cap bevinden
- Complete Assembly; alle onderdelen die ook als geheel te vervangen en/of te bestellen zijn
- Onderdelen ACT; Dit zijn onderdelen die alleen in de modellen met ACT voorkomt
In de laatste categorie (Complete Assembly) kunnen overlappende materialen zitten die terug komen in de andere categoriën.
| Itemnumer | Onderdeel | Beschrijving |

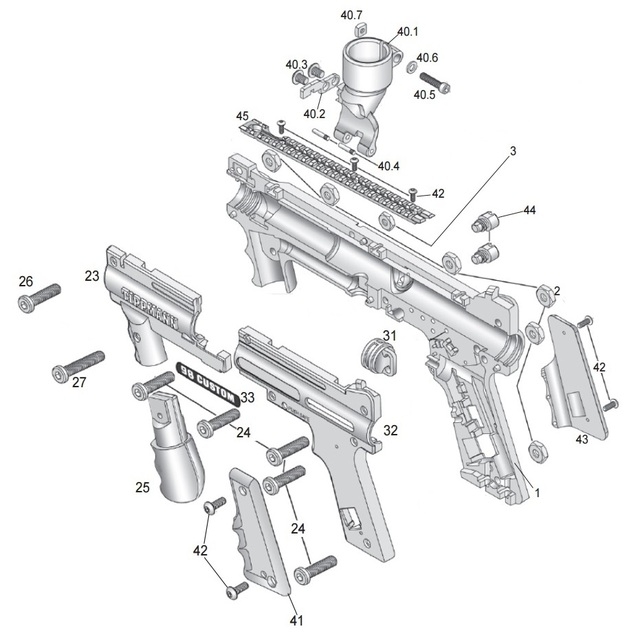

| 1 | Right Receiver | Rechter behuizing |
| 2 | Receiver Nut | Moer voor receiver Bolt |
| 3 | Receiver Nut | Kleine moer voor receiver bolt |
| 23 | Left Front Receiver | Linker behuizing, voorste gedeelte |
| 24 | Receiver Bolt Short | Korte bout om behuizing vast te zetten (is dezelfde als 26) |
| 25 | Front Grip | Massieve greep |
| 26 | Receiver Bolt Short | Korte bout om behuizing vast te zetten (is dezelfde als 24) |
| 27 | Receiver Bolt Long | Lange bout om behuizing en front grip mee vast te zetten |
| 31 | End Cap | Sluit het wapen aan de achterkant af |
| 32 | Left Rear Receiver | Linker behuizing, achterste gedeelte |
| 33 | Name Plate | Naam bordje van Type wapen |
| 40.1 | Feed Elbow | Aansluiting naar Hopper, leid paints in het wapen |
| 40.2 | Feed Elbow Latch | Zorgt voor het vergrendelen van de Elbow aan de marker |
| 40.3 | Feed Latch Screw | Schroef om Feed Elbow Latch aan Elbow vast te zetten |
| 40.4 | Dowel Pin Long | Is het schanierpunt van de Feed Elbow |
| 40.5 | Hopper Screw | Hier mee zet je hopper vast op de Feed Elbow |
| 40.6 | Hopper Washer | Opvul ring voor Hopper Screw |
| 40.7 | Hopper Nut | Moer voor Hopper Screw |
| 41 | Receiver Grip Left | Handvat plaat links |
| 42 | Receiver grip screw | Schroef om Receiver grip en Picatinny Rail te bevestigen |
| 43 | Receiver Grip Right | Handvat plaat rechts |
| 44 | Power Tube Plug | |
| 45 | Picatinny Rail | Bevestigingsplaat voor uitbreidingstoepassingen |
| Itemnumer | Onderdeel | Beschrijving |

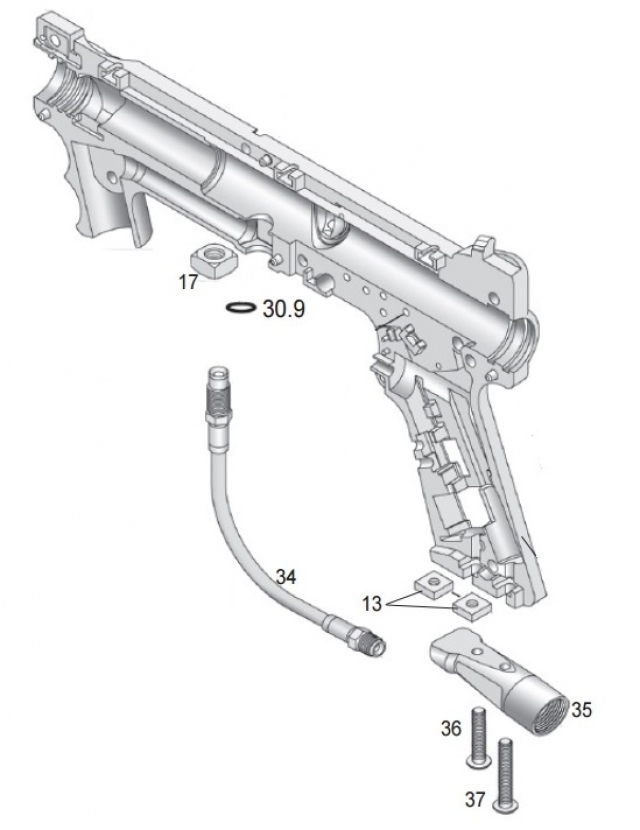

| 13 | Adapter Nut | Moer voor Adapter screw (verwerkt in handvat) |
| 17 | Gas Line Nut | Moer voor Gas Line |
| 30.9 | Air Cylinder O-Ring | Ring voor lucht/co2 toevoer |
| 34 | Gas Line 98C PS | Lucht/CO2 leiding |
| 35 | Air Supply Adapter | Connector van fles naar gas line |
| 36 | Adapter Screw Short | Bout om Air Supply Adapter te monteren |
| 37 | Adapter Screw Long | Bout om Air Supply Adapter te monteren |
| Itemnumer | Onderdeel | Beschrijving |

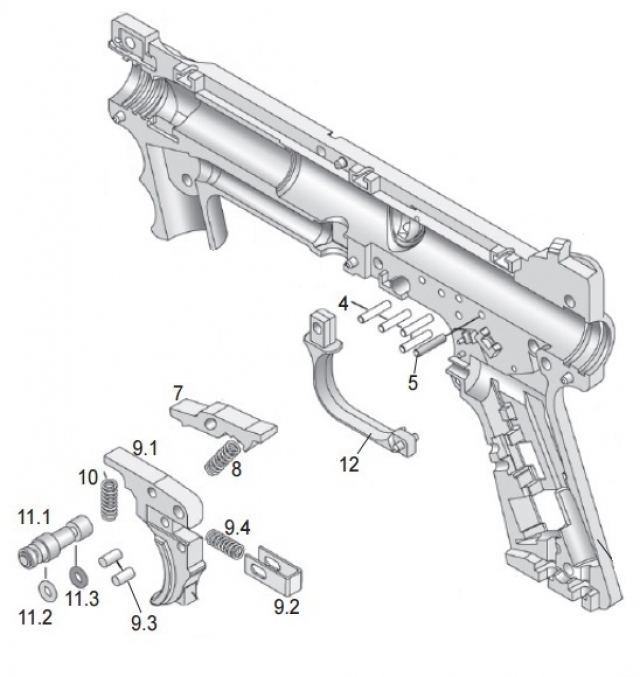

| 4 | Dowel Pin Long | Zorgt voor positionering van de Trigger |
| 5 | Dowel Pin Black | Zorgt voor positionering van de Sear |
| 7 | Sear | Zorgt voor het blokkeren van de Rear Bolt voor het schieten |
| 8 | Sear Spring | Veer om Sear op spanning te houden |
| 9.1 | Trigger | Trekker |
| 9.2 | Trigger Return Slide | Activeert de de Sear |
| 9.3 | Return Slide Dowel Pin | Houdt Return Slide op zijn plek |
| 9.4 | Trigger Return Slide Spring | Veer om trigger weer in positie te brengen |
| 10 | Trigger Spring | Is dezelfde veer als 9.4 |
| 11.1 | Safety Pin | Veiligheidspin |
| 11.2 | Safety pin O-Ring rood | O-Ring Rood |
| 11.3 | Safety pin O-Ring zwart | O-Ring Zwart |
| 12 | Trigger Guard | Bescherming van de Trigger |
| Itemnumer | Onderdeel | Beschrjiving |

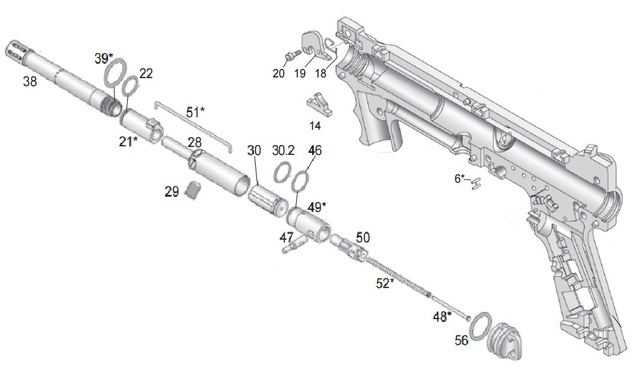

| 6 | Dowel Pin Short | Begeleidt de Linkage Arm |
| 14 | Ball Latch | Zorgt voor het tegen houden van de bal wanneer de marker op spanning staat |
| 15 | Power Tube O-Ring | O-Ring voor luchtafdichting achter de Power Tube |
| 18 | Front Sight Spring | Veer die Front Sight omhoog houdt en Feed Elbow blokkeert |
| 19 | Front Sight | Richter voor |
| 20 | Front Sight Pin | Houdt Front Sight en Front Sight Spring op zijn plek |
| 21 | Front Bolt | Uiteinde van interne loop |
| 22 | Front Bolt O-Ring | Afsluitring voor behoud van luchtdruk |
| 28 | Power Tube | Buis voor drukverdeling |
| 29 | Velocity Screw | Schroef tbv drukregeling |
| 30 | Valve Assembly | Complete valve |
| 30.2 | Valve O-Ring | O-Ring ter vervanging op de valve |
| 38 | Barrel | De loop van de Tippmann 98 Custom series |
| 39 | Barrel O-Ring | Ring om barrel goed af te sluiten op de aansluiting met de marker |
| 46 | Rear Bolt O-Ring | Afsluitring voor Rear Bolt |
| 47 | Rear Bolt Handle | Trekker om marker op spanning te brengen |
| 48 | Guide Pin | Pin die door de Drive Spring heen gaat om te geleiden |
| 49 | Rear Bolt | Zorgt voor het automatisch herladen |
| 50 | Rear Bolt Plug | Verbindt de Drive Spring en Guide Pin met Rear Bolt |
| 51 | Linkage Arm | Verbinding tussen Rear Bolt en Valve |
| 52 | Drive Spring | Spring veer |
| 56 | Buffer O-Ring | Ring bij End Cap |
| Itemnumer | Onderdeel | Beschrijving |

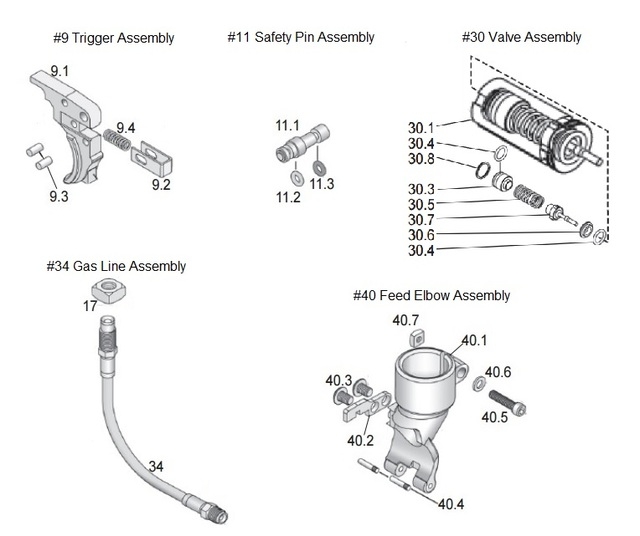

| 9 | Trigger Assembly | Bevat #: 9.1, 9.1, 9.3 en 9.4 |
| 11 | Safety Pin Assembly | Bevat #: 11.1, 11.2 en 11.3 |
| 30 | Valve Assembly | Bevat #: 30.1, 30.2, 30.3, 30.4, 30.5, 30.6, 30.7, 30.8 en 30.9 |
| 34 | Gas Line Assembly | Bevat #: 17 en 34 |
| 40 | Feed Elbow Assembly | Bevat #: 40.1, 40.2 40.3, 40.4, 40.5, 40.6 en 40.7 |
| Itemnumer | Onderdeel | Beschrijving |

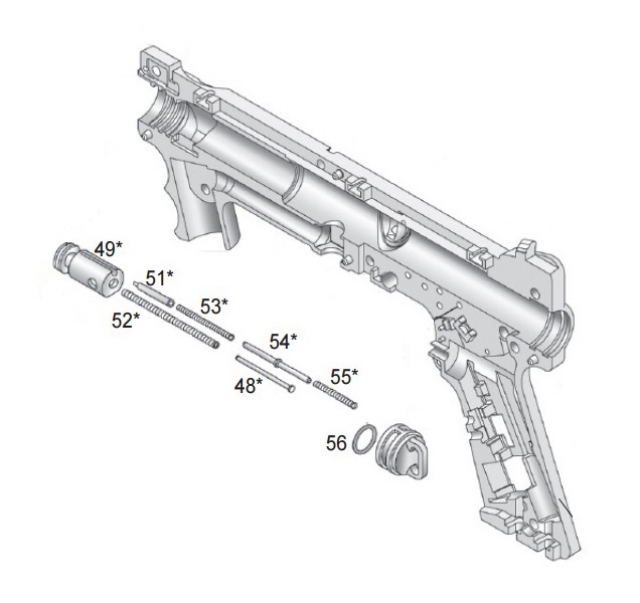

| 49 | ACT Rear Bolt | Zorgt voor het automatisch herladen |
| 50 | ACT Linkage Arm | Verbinding tussen Rear Bolt en Valve |
| 51 | ACT Spring Cup | |
| 52 | ACT Drive Spring | Spring veer |
| 53 | ACT Spring, Upper long | Veer tbv Anti Chop |
| 54 | ACT Spring Pin | Verbinding tussen lange en korte Spring |
| 55 | ACT Spring, Upper Short | Veer tbv Anti Chop |
| 56 | ACT Buffer O-Ring | Ring bij End Cap |
